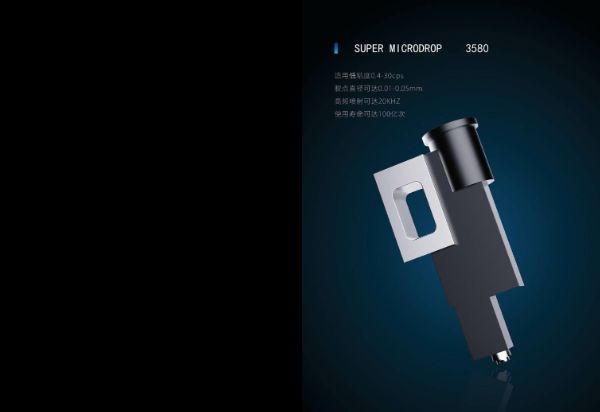

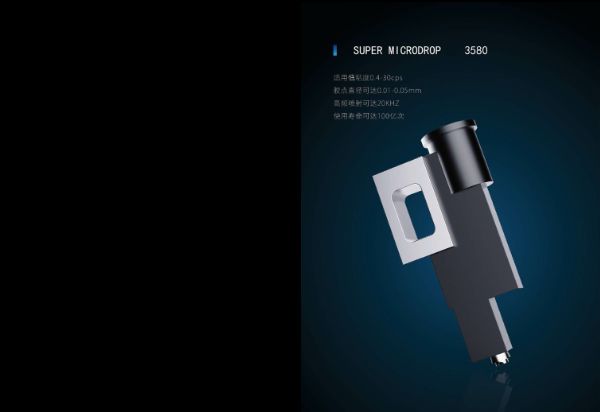

JU-3580 流體壓電閥
JU-3580 流體壓電閥

JU-3580 流體壓電閥

JU-3580
適用低粘度0.4-30CPS
膠點直徑可達0.01-0.05mm
使用壽命可達100億次
高頻噴射，維護簡單
射頻率可達20KHZ
使用壽命可達100億次
無耗材，維護成本低
超高精度，超聲控制
最小點徑可達0.01mm 點徑自動調節,無須更換噴嘴 結構筒單，
小巧便捷 更適用低粘度膠粘劑
適用0.4-30PSI膠水
點徑均勻,無散點 適用高精度流休噴射
應用領域：
 MINI LED封裝、芯片封裝  醫藥生物、 光刻機

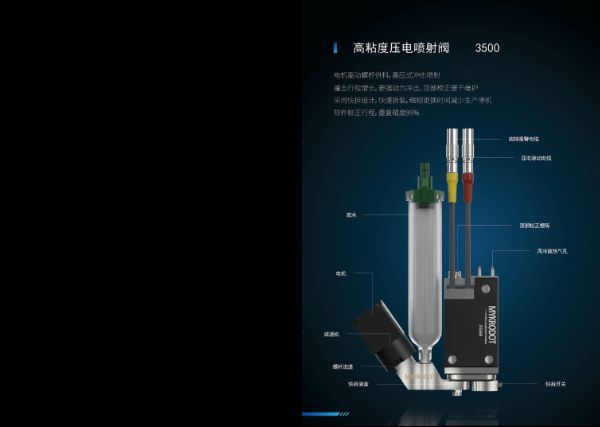

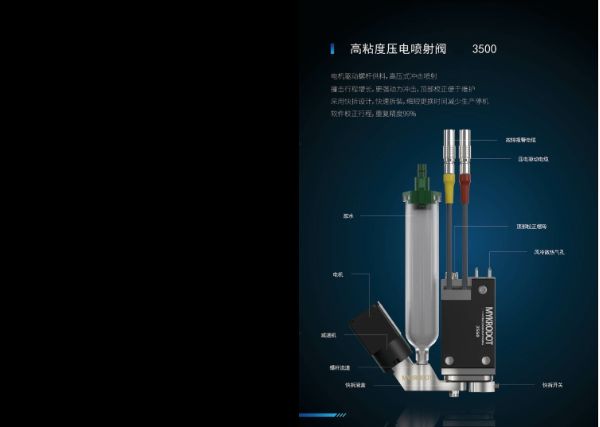

JU-3500 高黏度壓電閥
JU-3500 高黏度壓電閥

JU-3500 高黏度壓電閥

噴射點膠流體動力模型介紹 噴射點膠原理
1.撞擊式噴射點膠閥正常為常閉閥，撞針與噴嘴處於緊密貼合，封閉流體流動。
2.驅動力驅動撞針抬起，撞針脫離噴嘴，流道內的液體在壓力作用下，送到撞針與噴嘴之間的縫隙。
3.撞針撞擊噴嘴時，撞針與噴嘴之間會形成暫態高壓，這種高壓迫使膠液快速噴射出噴嘴。
流體的基本屬性 壓電噴射閥將膠液噴射過程中，在流道內會形成複雜的流動，因此膠液的流動特性直接影響噴射的性能，動 力粘度不隨速度梯度改變的流體稱為牛頓流體；動力粘度隨速度梯度改變而改變的流體稱為非牛頓流體。 在電子封裝領域，UV膠，環氧樹脂，Tuffy，矽膠，熱熔膠，厭氧膠等一般表為非牛頓流體特性。非牛頓流體又可 以分成如下幾種流體：賓漢塑性體、塑漲體、有屈服應力的偽塑漲體等。 噴射流體理論 壓電噴射閥在點膠噴射工作中，膠液通過噴嘴的速度直接影響噴射閥噴射性能。
1.低粘度膠水在噴射過程中如果噴射速度過大，那麼在膠水通過噴嘴後在形成單個液滴時會由於慣性力產 生破碎，從而造成噴射過程產生衛星滴，造成點膠不良。
 2.高粘度膠液噴射，由於膠液粘度大，所以膠液通過噴嘴時必須保證一定速度才能使通過噴嘴孔膠液被切斷 成單個液滴實現噴射，噴射膠水速度過小，膠水掛在噴嘴孔噴射無法完成。

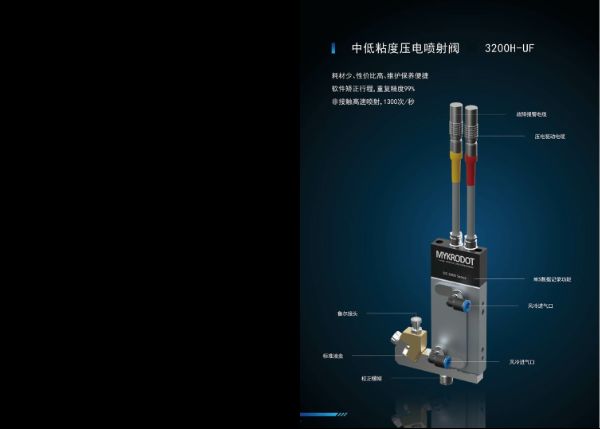

JU-3200HF 壓電閥
JU-3200HF 壓電閥

JU-3200HF 壓電閥

噴射點膠原理
1.撞擊式噴射點膠閥正常為常閉閥，撞針與噴嘴處於緊密貼合，封閉流體流動。
2.驅動力驅動撞針抬起，撞針脫離噴嘴，流道內的液體在壓力作用下，送到撞針與噴嘴之間的縫隙。
3.撞針撞擊噴嘴時，撞針與噴嘴之間會形成暫態高壓，這種高壓迫使膠液快速噴射出噴嘴。
流體的基本屬性 壓電噴射閥將膠液噴射過程中，在流道內會形成複雜的流動，因此膠液的流動特性直接影響噴射的性能，
動 力粘度不隨速度梯度改變的流體稱為牛頓流體；
動力粘度隨速度梯度改變而改變的流體稱為非牛頓流體。
在電子封裝領域，UV膠，環氧樹脂，Tuffy，矽膠，熱熔膠，厭氧膠等一般表為非牛頓流體特性。非牛頓流體又可 以分成如下幾種流體：賓漢塑性體、塑漲體、有屈服應力的偽塑漲體等。 噴射流體理論 壓電噴射閥在點膠噴射工作中，膠液通過噴嘴的速度直接影響噴射閥噴射性能。
1.低粘度膠水在噴射過程中如果噴射速度過大，那麼在膠水通過噴嘴後在形成單個液滴時會由於慣性力產 生破碎，從而造成噴射過程產生衛星滴，造成點膠不良。
2.高粘度膠液噴射，由於膠液粘度大，所以膠液通過噴嘴時必須保證一定速度才能使通過噴嘴孔膠液被切斷 成單個液滴實現噴射，噴射膠水速度過小，膠水掛在噴嘴孔噴射無法完成。

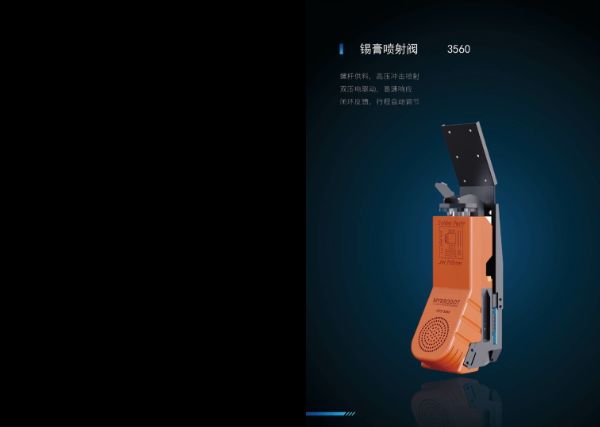

JU 3560 錫膏噴射閥

JU 3560 錫膏噴射閥

噴射點膠原理 1.撞擊式噴射點膠閥正常為常閉閥，撞針與噴嘴處於緊密貼合，封閉流體流動。 2.驅動力驅動撞針抬起，撞針脫離噴嘴，流道內的液體在壓力作用下，送到撞針與噴嘴之間的縫隙。 3.撞針撞擊噴嘴時，撞針與噴嘴之間會形成暫態高壓，這種高壓迫使膠液快速噴射出噴嘴。 流體的基本屬性 壓電噴射閥將膠液噴射過程中，在流道內會形成複雜的流動，因此膠液的流動特性直接影響噴射的性能，動 力粘度不隨速度梯度改變的流體稱為牛頓流體；動力粘度隨速度梯度改變而改變的流體稱為非牛頓流體。 在電子封裝領域，UV膠，環氧樹脂，Tuffy，矽膠，熱熔膠，厭氧膠等一般表為非牛頓流體特性。非牛頓流體又可 以分成如下幾種流體：賓漢塑性體、塑漲體、有屈服應力的偽塑漲體等。 噴射流體理論 壓電噴射閥在點膠噴射工作中，膠液通過噴嘴的速度直接影響噴射閥噴射性能。 1.低粘度膠水在噴射過程中如果噴射速度過大，那麼在膠水通過噴嘴後在形成單個液滴時會由於慣性力產 生破碎，從而造成噴射過程產生衛星滴，造成點膠不良。 2.高粘度膠液噴射，由於膠液粘度大，所以膠液通過噴嘴時必須保證一定速度才能使通過噴嘴孔膠液被切斷 成單個液滴實現噴射，噴射膠水速度過小，膠水掛在噴嘴孔噴射無法完成。

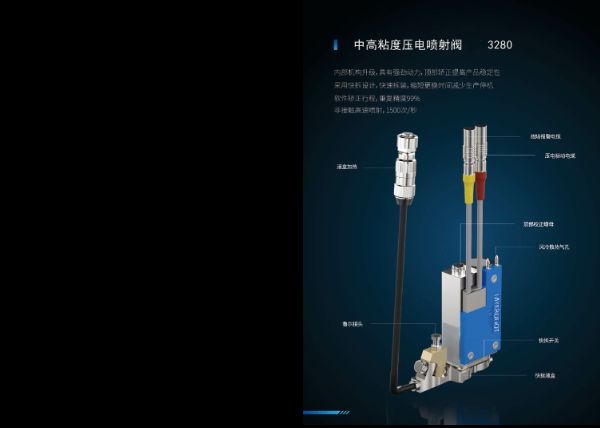

JU-3280 壓電閥

JU-3280 壓電閥

噴射點膠原理 1.撞擊式噴射點膠閥正常為常閉閥，撞針與噴嘴處於緊密貼合，封閉流體流動。 2.驅動力驅動撞針抬起，撞針脫離噴嘴，流道內的液體在壓力作用下，送到撞針與噴嘴之間的縫隙。 3.撞針撞擊噴嘴時，撞針與噴嘴之間會形成暫態高壓，這種高壓迫使膠液快速噴射出噴嘴。 流體的基本屬性 壓電噴射閥將膠液噴射過程中，在流道內會形成複雜的流動，因此膠液的流動特性直接影響噴射的性能，動 力粘度不隨速度梯度改變的流體稱為牛頓流體；動力粘度隨速度梯度改變而改變的流體稱為非牛頓流體。 在電子封裝領域，UV膠，環氧樹脂，Tuffy，矽膠，熱熔膠，厭氧膠等一般表為非牛頓流體特性。非牛頓流體又可 以分成如下幾種流體：賓漢塑性體、塑漲體、有屈服應力的偽塑漲體等。 噴射流體理論 壓電噴射閥在點膠噴射工作中，膠液通過噴嘴的速度直接影響噴射閥噴射性能。 1.低粘度膠水在噴射過程中如果噴射速度過大，那麼在膠水通過噴嘴後在形成單個液滴時會由於慣性力產 生破碎，從而造成噴射過程產生衛星滴，造成點膠不良。 2.高粘度膠液噴射，由於膠液粘度大，所以膠液通過噴嘴時必須保證一定速度才能使通過噴嘴孔膠液被切斷 成單個液滴實現噴射，噴射膠水速度過小，膠水掛在噴嘴孔噴射無法完成。
